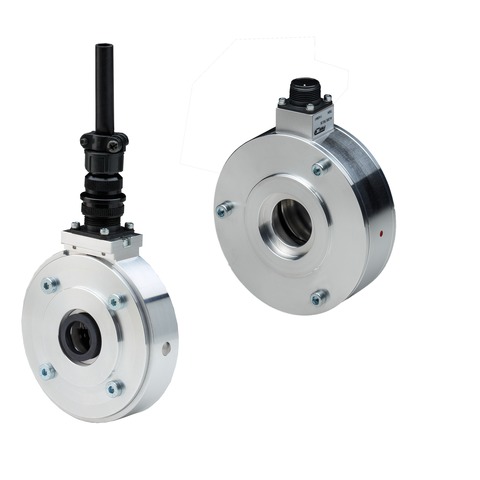

AL – Kraftmesslager aus hochfestem Aluminium

Eigenschaften

Messkörper aus hochfestem Aluminium
Flexibles Montagekonzept
Genauigkeitsklasse ±0.5 %
für breiten Anwendungsbereich

Die Kraftmesslager der AL-Baureihe zeichnen sich durch ihre kompakte Bauweise und die flexiblen Montagemöglichkeiten aus. Die Kraftaufnehmer der AL-Baureihe sind für die Materialzugmessung an Walzen mit rotierenden Achsen konzipiert. Die drei Baugrössen sind jeweils mit Bohrbildern zur Befestigung mit 3 oder 4 Befestigungsschrauben erhältlich und sind damit kompatibel zu verschiedenen handelsüblichen Kraftaufnehmern.

Allgemeine technische Daten

Empfindlichkeit	1,8 mV/V
Toleranz der Empfindlichkeit	<± 0,2 %
Genauigkeitsklasse	± 0,5 %
Temperaturkoeffizient	± 0,1 %/10K
Temperaturbereich	-10 bis 60 °C
Eingangswiderstand	350 Ω
Spannungsversorgung	1 bis 10 VDC
Überlastsicherung	10-fach, bei grösster Nennkraft 5-fach
Werkstoff Messkörper	hochfestes Aluminium
Schutzart	IP 42
Elektrischer Anschluss	Flanschstecker Amphenol, 4-polig
Wiederholgenauigkeit	0.05%
Messbereich	30:1

Verfügbare Baugrössen

Baugrössen	Nennkräfte in N	CAD Daten	Merkliste

Verfügbare Optionen

Baugrössen	Option	Beschreibung	CAD Daten	Merkliste

Beschreibung Optionen

Name	Beschreibung	Bild
H13	Beide Deckel mit Bohrung, zusätzlich im Lieferumfang 1 Stk. V-Ring
H14	Winkelstecker, statt gerader Anschlussstecker im Lieferumfang
H16	Temperaturbereich bis 120°C
H19	Nachschmiermöglichkeit (Schmiernippel)
H31	Anwendungen im Vakuum bis 1E-7 hPa, 1E-5 Torr, Temperaturbereich bis 120°C

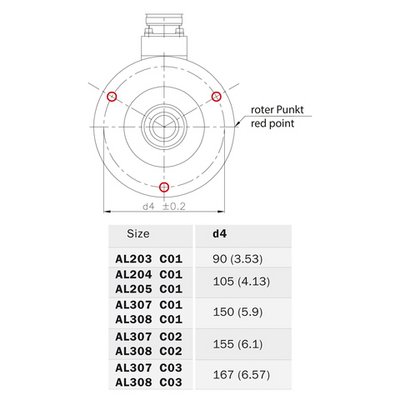

CO1	3-Loch Bohrbild (AL203 ø 90, AL204/AL205 ø 105, AL307/AL308 ø 150 mm)
CO2	3-Loch Bohrbild (AL307/AL308) ø 155 mm
CO3	3-Loch Bohrbild (AL307/AL308) ø 167 mm
