Steckerbelegung

Unterschiedliche Baureihen von Kraftaufnehmern bedingen unterschiedliche Anschlussstecker. In der Tabelle finden Sie eine einfache Übersicht über alle Varianten. Bei offenen Fragen steht Ihnen unser Kundendienst gerne zur Verfügung: infofms-technologycom oder +41 44 852 80 80.

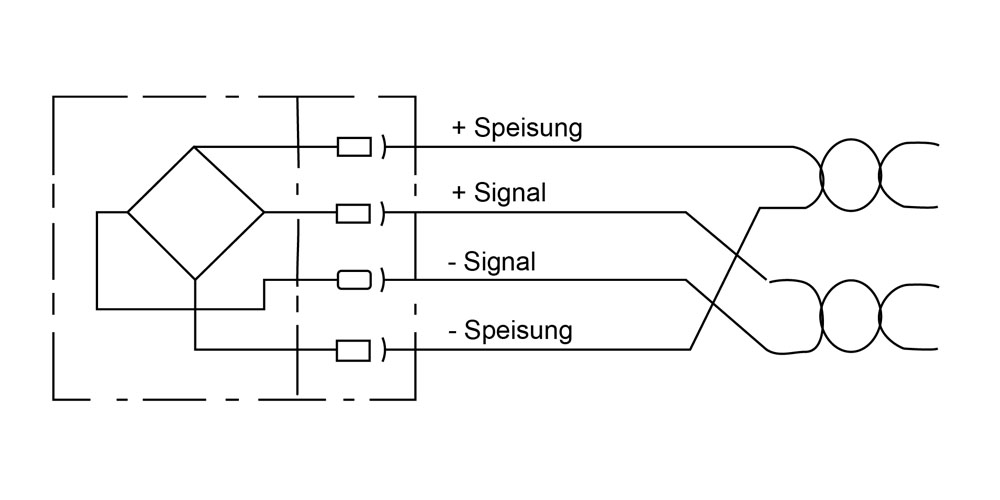

+ Speisung C
+ Signal A
- Signal D
- Speisung B
+ Speisung C
+ Signal A
- Signal D
- Speisung B
+ Speisung C
+ Signal A
- Signal D
- Speisung B
+ Speisung 1 3
+ Signal 1 4
- Signal 1 1
- Speisung 1+2 2
+Speisung 2 6
+Signal 2 7
-Signal 2 5
+ Speisung 3
+ Signal 1
- Signal 4
- Speisung 2
+ Speisung 2
+ Signal 1
- Signal 4
- Speisung 3
+ Speisung 3
+ Signal 1
- Signal 4
- Speisung 2
+ Speisung C
+ Signal A
- Signal D
- Speisung B
  mit 4-Pol Stecker mit 5-Pol Stecker
+ Speisung C 3
+ Signal A 1
- Signal D 4
- Speisung B 2
(nicht belegt)   5
    mit Kabel
+ Speisung 3 grün
+ Signal 1 weiss
- Signal 2 grau
- Speisung 4 gelb
+ Speisung C
+ Signal A
- Signal D
- Speisung B
+ Speisung C
+ Signal A
- Signal D
- Speisung B
+ Speisung 3
+ Signal 1
- Signal 4
- Speisung 2
