Kraftaufnehmer zur Bahnzugmessung

Sie sind auf der Suche nach einem Kraftaufnehmer mit einer langen Lebensdauer, der wartungsfrei ist? Er soll für jede Montage- und Anwendungssituation einsetzbar sein? Und dazu höchste Empfindlichkeit für präzise Messungen aufweisen? Dann ist ein Kraftaufnehmer von FMS der zugleich für anspruchsvolle Anwendungen eingesetzt werden kann, das richtige Produkt für Sie.

Zum kompletten Produktsortiment der FMS-Kraftaufnehmer.

Ihre Vorteile

  • Zuverlässige, bewährte Technologie
  • Präzise Messergebnisse
  • Für jede Montage- und Anwendungssituation
  • Optionen für anspruchsvollste Anwendungen

Eigenschaften

  • DMS Vollbrücken-Schaltung mit höchster Empfindlichkeit, absolut frei von Temperatureinflüssen
  • Messkörper und Gehäuse aus Edelstahl oder hochfestem Aluminium, mechanischer Überlastschutz, robust mit hoher Wiederholgenauigkeit
  • Unterschiedliche Baureihen, Baugrössen und Nennkräfte für einen breiten Bereich an Bahnzügen
  • Für erhöhte Temperaturen, aggressive Umgebungen, spezielle Montageverhältnisse, Vakuumanwendungen

Unser Versprechen

  1. Höchste Präzision über dem Marktstandard
  2. Hohe Zuverlässigkeit und lange Lebensdauer
  3. Einziger Anbieter von Doppelmessbereichslagern
  4. Grosses Angebot an konstruktiven Lösungen
  5. 100% kompatibel
  6. Sonderanfertigungen möglich

Die FMS-Kraftaufnehmer. Eine Erfolgsstory.

FMS produziert seit über 30 Jahren Kraftaufnehmer für die Industrie. Mit innovativen Entwicklungen gelang es FMS ein einzigartiges Portfolio zu schaffen. Aufgrund der überdurchschnittlich langen Lebensdauer und der ausgefeilten Konstruktion eilt den Kraftaufnehmern von FMS ein sehr guter Ruf voraus.

Kontinuierlich optimiert

Durch permanente Verbesserungen und die stetige Pflege und Erweiterung des Angebotes bieten FMS-Kraftaufnehmer, ein Höchstmass an Leistung und Wirtschaftlichkeit für Anlagenbetreiber wie auch Maschinenbauer.

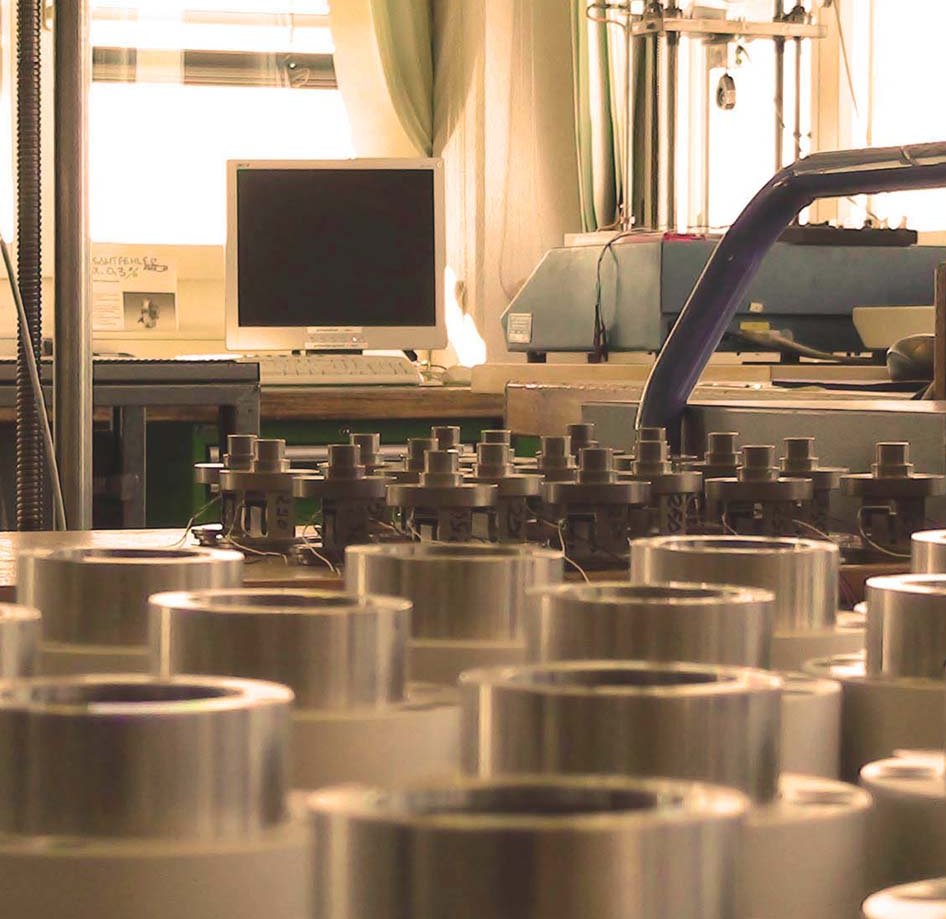

Kraftaufnehmer die zu einer wirtschaftlichen Produktion beitragen.

Anforderungen erfüllen

Die bewährten Prinzipien der FMS-Konstruktion und der Einsatz von Dehnmessstreifen (DMS) in Vollbrückenschaltung sowie der integrierte Überlastschutz helfen uns dabei die erwarteten Anforderungen stets zu erfüllen.

Kraftaufnehmer von FMS sind ausgestattet mit Dehnmessstreifen.

Funktionsbeschreibung

Unsere Kraftaufnehmer werden vom Messverstärker mit einer  hochstabilen Spannung (typischerweise 5 VDC) versorgt. Bei Belastung des Kraftaufnehmers werden die Dehnungsmessstreifen (DMS) gestaucht oder gedehnt. Diese Längenänderung führt zu einer Veränderung des Widerstandswertes der Vollbrückenschaltung. Das Ausgangssignal (im mV Bereich) des Kraftaufnehmers geht zurück an den Verstärker. Dort wird diese Veränderung registriert und weiterverarbeitet, sodass der Benutzer am Ende einen Kraftwert ablesen kann. Der grosse Vorteil der DMS-Vollbrückenschaltung liegt in Ihrem einfachen und robusten Aufbau. Temperaturänderungen der Umgebung werden durch diese Anordnung fast vollständig kompensiert. Der integrierte, mechanische Überlastschutz verhindert die Beschädigung des Kraftaufnehmers, auch bei nicht vorhersehbaren Überbelastungen und trägt so zur Langlebigkeit und präzisen Messergebnissen bei. Alle Produkte im Bereich FMS-Bahnzugmessung sind frei miteinander kombinierbar und erlauben Ihnen die bestmögliche Lösung für Ihre Anwendung zusammenzustellen.

Fragen und Antworten

Was ist ein Kraftaufnehmer?
Kraftaufnehmer werden eingesetzt um Druck, Kraft, Dehnung und Belastung zu messen. Bei vielen werden Dehnmessstreifen mit der inneren Metallstruktur verklebt, die auf kleinste Verformung mit der Änderung ihres Wiederstandes reagieren. Kraftaufnehmer werden häufig auch als Kraftsensoren, Kraftmessblöcke, Messrollen oder Kraftmesslager bezeichnet

Wo werden Kraftaufnehmer eingesetzt?

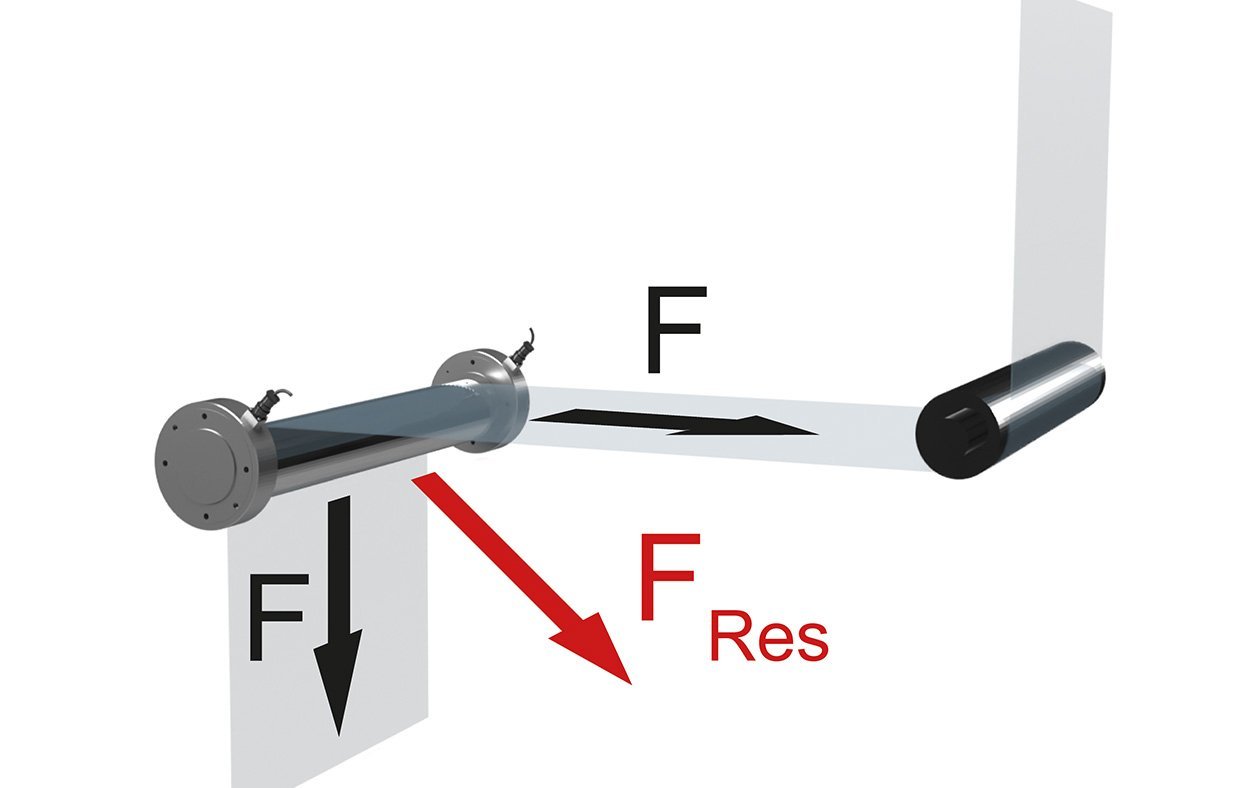

Einer der häufigsten Anwendungsgebiete ist die Zugmessung an laufenden Bahnen. Bahnförmiges Material wird über eine Walze geführt. Kraftaufnehmer an beiden Enden dieser Walze erfassen die durch die Bahnspannung entstehende Kraft auf die Walze. Das Signal der Kraftaufnehmer wird verarbeitet und liefert eine direkte Anzeige der Kraft in Newton, Kilogramm, Gramm oder Pfund. Bei der Drahtzugmessung wird nur ein Kraftaufnehmer in Kombination mit einer Seilscheibe oder Umlenkrolle eingesetzt, statt einer Walze mit zwei Kraftaufnehmern.

Was ist der Unterschied von Walzen mit drehender Welle und stehender Achse?
Walzen mit stehender Achse sind üblicherweise zweiteilig. Die feststehende Achse und Walzenmantel sind durch Wälzlager miteinander verbunden. So kann sich der Mantel um die Achse drehen. Im Gegensatz  dazu sind Walzen mit drehender Welle aus einem Stück gefertigt. Die Wälzlager befinden sich in den Kraftaufnehmern zu beiden Enden der Walze. Für beide Walzentypen gibt es spezielle Kraftaufnehmer.
