Bahnzugmessung für biaxial orientierte Kunststofffolien in Frankreich

OEM für schlüsselfertige Produktionsanlage für biaxial orientierte Folien vertraut auf FMS für Bahzugregelung

FMS pflegt über seinen französischen Distributionspartner REPPLUS - S.A.S. enge Beziehung zur ESOPP Group.

Bei der Herstellung und Verarbeitung von Kunststofffolien ist die Bahnzugregelung ein Schlüsselfaktor für beste Produktqualität und höchsten Durchsatz. Besonders beim Recken von Folien ist eine präzise Überwachung der Bahnspannung unerlässlich. Als Spezialist für gleichzeitiges Recken in Längs- und Querrichtung ist ESOPP in der Lage seinen Kunden hocheffiziente Anlagen anzubieten.

Gleichzeitiges Dehnen

Das gleichzeitige Recken in beide Richtungen, längs und quer, bietet mehrere Vorteile gegenüber der herkömmlichen sequenziellen Reckverfahren. Minimale Wölbungseffekte im Randbereich der Folie, die Verwendung von Standard-Ausgangsmaterial oder das schnelle Einstellen der Folieneigenschaften sind nur die wichtigsten davon. Dies ist jedoch nur möglich, wenn die Spannung des Materials bei allen relevanten Prozessschritten genau überwacht und eingehalten wird.

Maschinenkonstruktion und Komponentenauswahl

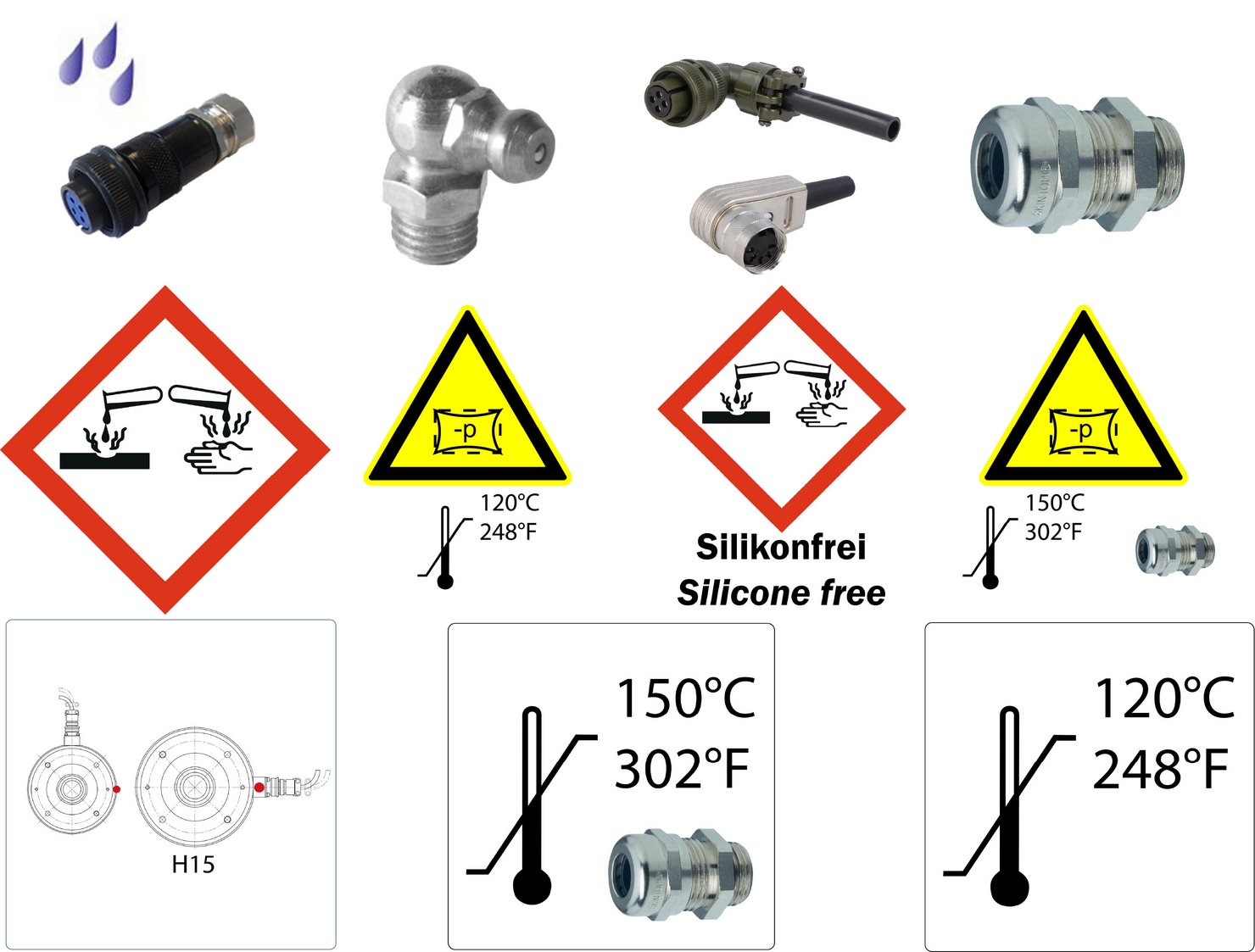

Es ist von Vorteil, wenn die Position der Kraftsensoren bereits in der Planungsphase festgelegt werden kann. Der Verlauf der Materialbahn, die zugehörigen Umschlingungswinkel und die Grenzwerte für die zu messende Bahnspannung sind die Grundlage für eine fachgerechte Auslegung und Auswahl der jeweiligen Kraftaufnehmer. Die mechanische Einbindung in die Anlage mit elektrischem Anschluss und möglichem Servicezugang wird in der Regel erst gegen Ende des Entwurfsprozesses festgelegt, wenn alle Prozessparameter definiert sind. Mögliche Montagevarianten bzw. das entsprechende Montagezubehör können dann ausgewählt werden. Parallel zur mechanischen Konstruktion wird das Steuerungskonzept entworfen. Dabei werden auch die Anforderungen an die Datenübertragung von den Kraftaufnehmern zur Maschinensteuerung definiert. Die gewünschte Anlagenleistung und die Auswahl der Steuerung bestimmen, ob z.B. reine Analogsignale oder Ethernet-Kommunikation verwendet wird. Während des gesamten Auswahl- und Konstruktionsprozesses ist eine enge Abstimmung zwischen dem Kunden und FMS unerlässlich.

Montage und Inbetriebnahme

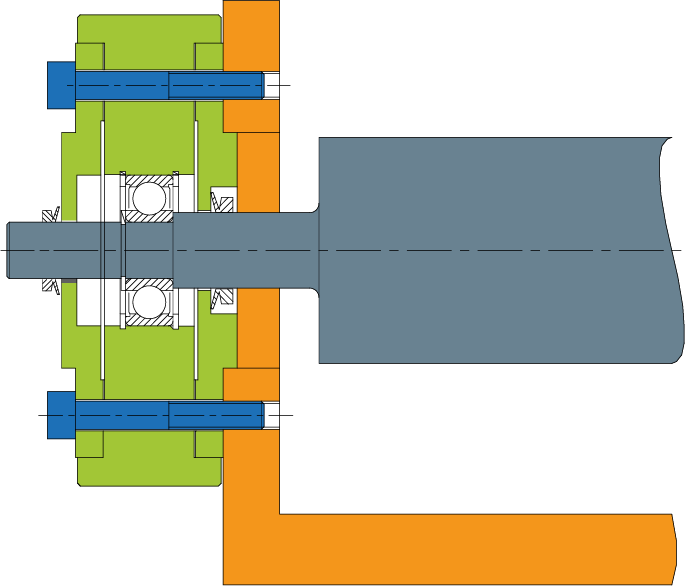

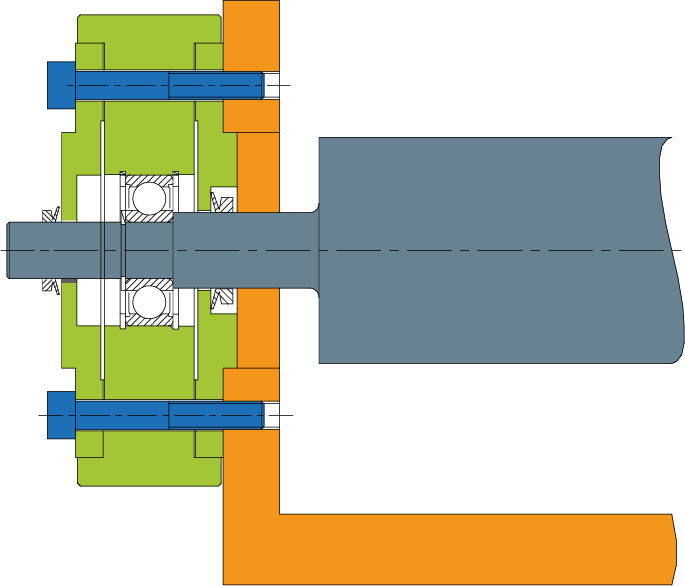

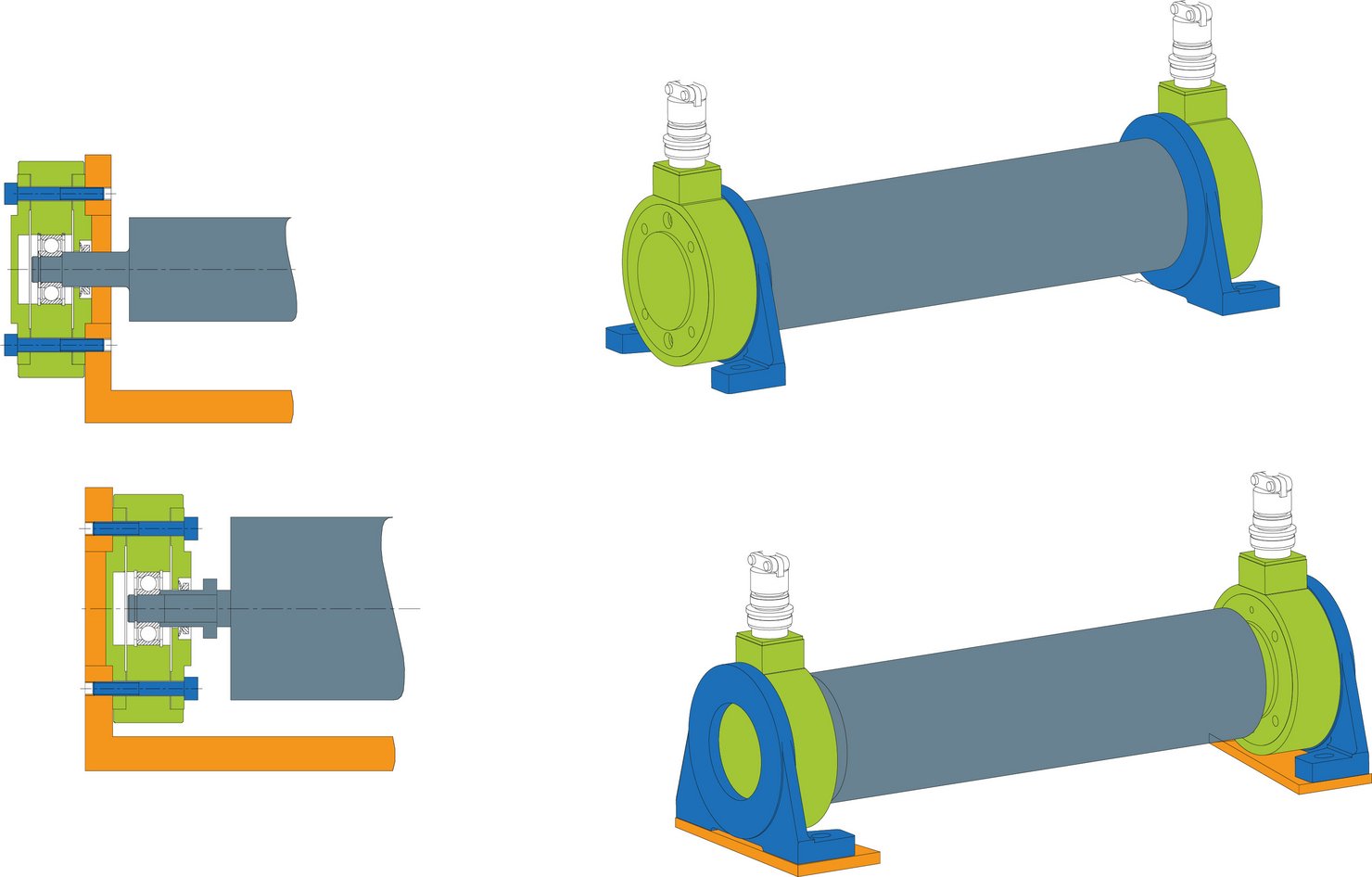

Der Einbau von FMS-Kraftaufnehmern ist einfach und unkompliziert. Ausführliche Einbauanleitungen für alle Baureihen mit einfachen Anschlussplänen geben dem Maschinenbauer alle notwendigen Informationen an die Hand. Sowohl die Installation als auch der elektrische Anschluss an den Messverstärker kann von qualifiziertem Personal in kürzester Zeit vorgenommen werden. Die Einbindung in die Steuerung erfolgt durch die MSR Spezialisten. Selbstverständlich stehen entweder unser lokaler Partner REPPLUS oder die FMS jederzeit für Fragen zur Verfügung.

ESOPP setzt auf unsere Untersetzblöcke der UMGZ-Baureihe für Schwerlastanwendungen. Ausserdem kommt die universelle LMGZ-Baureihe dort zum Einsatz wo grosse Nennkraftbereiche abgedeckt werden müssen. Mit der Verwendung von nur zwei Baugrössen 205 und 307 konnte hier die Variantenvielfalt für minimale Lagerhaltung auf ein Minimum reduziert werden. Die Messverstärker der Wahl sind ein- und zweikanalige Ethernet-Geräte zur einfachen Integration in Ethernet/IP- oder PROFINET Netzwerke.
