FMS Bahnlauf- & Bahnzugregelung für Vliesstoffe
Europäischer Spezialist für Nanofasertechnologie wählt FMS als Lieferant von Lösungen für die Bahnlauf- & Bahnzugregelung.
Fatih Otomasyon, unser Vertriebspartner in der Türkei hat vor kurzem ein Projekt zur Bahnzugmessung und Bahnlaufregelung in Istanbul abgeschlossen.
Wenn Sie eine Maschine für Vliesstoffe konstruieren und bauen stehen Produktqualität und Produktivität an erster Stelle. Die richtige Bahnspannung und die korrekte seitliche Ausrichtung der Materialbahn sind nur zwei Faktoren, die einen grossen Einfluss auf beides haben. PART2B in Istanbul, Türkei, war sich der Bedeutung dieser Schlüsselkomponenten bewusst und suchte bei unserem Partner nach geeigneten Lösungen in diesem Bereich.
Konstruktion der Maschine
Die aktuelle Maschine verfügt über Hochspannungsdüsen für den Einsatz der Meltblown wie auch der Spinnvlies Technologie. Hauptziel der Maschine war es, die Filtereffizienz gegen Viren zu erhöhen. Nachdem die grundlegenden Anforderungen an die Maschine festgelegt waren, begann das Team mit der Suche nach den wichtigsten Lieferanten. Zu diesem Zeitpunkt nahm Part2b Kontakt mit dem Spezialisten für Bahnzugregelung von Fatih Otomasyon auf.
Datenerfassung
Als die verantwortlichen Ingenieure von Part2b das erste Mal mit Fatih Kontakt aufnahmen, wurden die wichtigsten Prozessdaten und die grundlegenden Abmessungen der Maschine erfasst. Neben robusten und präzisen Lösungen waren die Kosten ein wichtiger Faktor für den Kunden. Daher schlug Fatih die kompakten Kraftsensoren der A-Serie in Kombination mit EMGZ310.ComACT-Verstärkern vor. Für den Aufwickler benötigte man noch eine geeignete Bahnlaufreglung. Hier schlug Fatih den robusten Linearantrieb der BKS.D.3-Serie in Kombination mit dem Bahnlaufregler BKS309 und einem Ultraschall-Materialsensor US01 vor.
Effiziente Realisierung
Nach einer abschliessenden Prüfung der Schlüsselkomponenten konnten wir die Dimensionierung bestätigen und erhielten den Auftrag sowohl für die Zugmessung, wie auch die Bahnlaufregelung. Fatihs Vorschlag, Messverstärker mit Bluetooth-Konnektivität zu verwenden, wurde sehr geschätzt. Dies würde die Inbetriebnahme für die Techniker sehr erleichtern und dem Bediener die Möglichkeit geben, die Bahnspannung zusätzlich über ein mobiles Gerät anzuzeigen. Die Montage und Inbetriebnahme vor Ort wurde vom Kunden durchgeführt. Nach der Kalibrierung aller Messpunkte und der Ersteinrichtung des Bahnlaufreglers war die Maschine bereit, an den Endkunden ausgeliefert zu werden.
Erfahren Sie mehr über Lösungen für die verarbeitende Industrie.
Wie wird es gemacht? Messverstärker mit Bluetooth (BT) Verbindung
- Unsere Produktentwicklung orientiert sich weitgehend an den Anforderungen des Marktes. Die Wünsche vieler Kunden haben zu immer kompakteren Geräten geführt. Bei immer kleineren Abmessungen waren wir jedoch gezwungen, gewisse Kompromisse in Bezug auf die Benutzerfreundlichkeit einzugehen. Vor allem der Platz für ein Display und die benötigten Tasten wurde immer kleiner. Für die eigentliche Funktion des Systems ist das zwar nicht wichtig, aber wurde die Inbetriebnahme einer Messstelle durch die schwache Anzeige und die umständliche Bedienung in schlecht beleuchteten, engen Schaltschränken immer schwieriger. Für diese Situation haben wir die App FMS-comACT entwickelt. Neben der optimierten Bedienung unserer EMGZ310.ComACT Messverstärkern stehen Anlagenbetreibern und Servicetechnikern noch weitere Funktionen zur Verfügung.
Abbildung 1: Zwei Gehäusevarianten für Wandmontage (IP65) und DIN-Schienenmontage bieten vielseitige Installationsmöglichkeiten

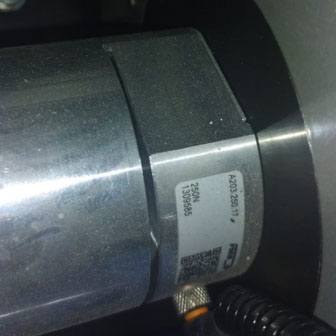

Abbildung 2: Eingebauter Kraftsensor der A-Baureihe

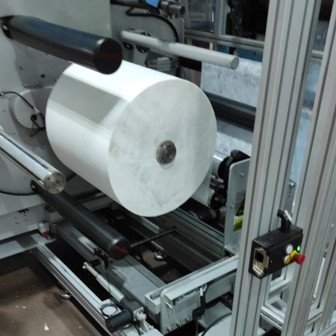

Abbildung 3: Aufwickler
